Jak přesně změřit a vybrat specifikace hadicové spony?

Nejdůležitější krok pro přesné měření a výběr hadicové spony specifikace je měření "maximálního vnějšího průměru (O.D.)" hadice po instalaci. Mnoho uživatelů omylem kupuje hadicové spony na základě jmenovitého vnitřního průměru hadice, což často vede k nesouladu velikosti. Správný přístup je úplně zasunout hadici do tvarovky (jako je ostnová tvarovka nebo hliníková trubka) a poté pomocí posuvného měřítka změřit obvod nebo průměr v nejtlustší části spoje. Vybraný rozsah specifikace hadicové spony musí zajistit, aby tato naměřená hodnota spadala mezi její „minimální průměr“ a „maximální průměr“ a v ideálním případě by měla být uprostřed rozsahu, aby bylo dosaženo optimálního utahovacího momentu.

Tři kroky k měření před nákupem hadicových svorek

Při průmyslové údržbě nebo opravách automobilů může výběr nesprávné velikosti hadicové spony vést k menším problémům, jako jsou netěsnosti, nebo velkým problémům, jako je oddělení hadice. Dodržujte prosím tento profesionální proces měření:

1. Simulujte skutečný stav instalace

Neměřte hadici v jejím přirozeném stavu. Vzhledem k tomu, že hadice jsou elastické a tvarovka po vložení roztáhne stěnu trubky, musí být měření provedeno po nasazení hadice na konektor. Tato hodnota se nazývá instalovaný vnější průměr.

2. Používejte profesionální měřicí nástroje

Pro vícebodové měření se doporučuje použít posuvné měřítko a provést průměr. Pokud posuvné měřítko není k dispozici, můžete kolem trubky změřit obvod tenkým provázkem a poté pomocí vzorce Průměr = obvod / 3,14 vypočítat průměr.

3. Nechte utahovací okraj

Při výběru nerezové oceli hadicové spony , vyhněte se extrémním hodnotám specifikací. Pokud je například naměřený vnější průměr 26 mm, ačkoli jej mohou pokrýt specifikace 25-38 mm i 16-27 mm, je bezpečnější zvolit 25-38 mm, protože 27 mm se blíží horní hranici a nedostatečná vzdálenost pro nastavení šroubu může mít za následek nedostatečnou utahovací sílu.

Společné specifikace hadicových svorek a výběr šířky pásma

Kromě průměru je klíčovým faktorem ovlivňujícím těsnicí účinek také šířka pásma hadicové spony.

Hadice malého průměru (jako jsou palivové potrubí, vakuové potrubí): Obvykle se používají hadicové spony amerického typu se šířkou pásma 8 mm nebo 9 mm. Užší ocelový pás může soustředit větší tlak na menší plochu.

Hadice středního až velkého průměru (jako jsou hadice chladiče, ventilační potrubí): Doporučujeme zvolit odolné hadicové spony se šířkou pásma 12,7 mm nebo 14,2 mm. Širší kontaktní plocha účinně zabraňuje proříznutí hadice a poskytuje rovnoměrnější 360stupňové utěsnění.

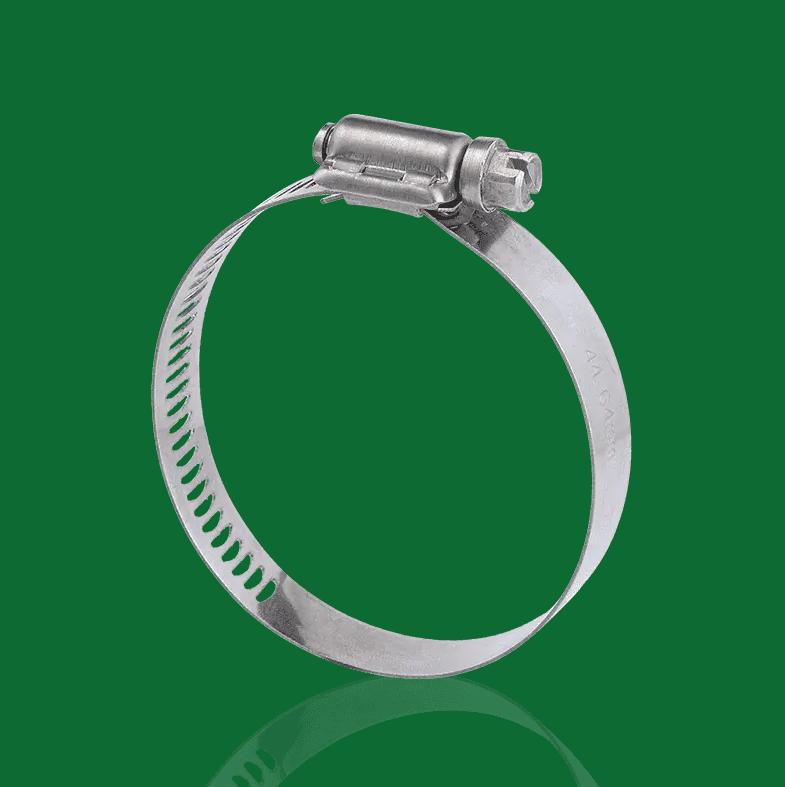

Proč zvolit kvalitní hadicové spony z nerezové oceli?

Jako profesionální výrobce svorek doporučujeme upřednostnit hadicové spony z nerezové oceli 304 nebo 316 v jakémkoli vysokotlakém nebo venkovním prostředí.

Odolnost proti korozi: Vysoce kvalitní hadicové spony z nerezové oceli odolávají korozi způsobené deštěm, chladicí kapalinou a motorovým olejem, čímž zabraňují korozi šroubů, které by mohly ztěžovat demontáž.

Síla únavy: Pásky z vysokopevnostní oceli se méně pravděpodobně uvolní v prostředí se střídajícími se horkými a nízkými teplotami (jako je motorový prostor), čímž se udrží dlouhodobý upínací tlak.

Precizní výroba: Kvalifikované okraje hadicových svorek by měly být olemovány nebo leštěny, aby se zajistilo, že během utahování nepoškrábou povrch drahých hadic.

Při nákupu hadicových svorek nezapomeňte: "Změřte vnější průměr, zkontrolujte materiál a vyberte šířku pásma." Správně dimenzovaná hadicová spona nejen zajišťuje dokonalé utěsnění, ale také prodlužuje životnost hadice a snižuje budoucí náklady na údržbu.
