Jak správně změřit a určit požadovanou velikost hadicové spony?

V průmyslových, automobilových, zemědělských a dokonce i každodenních domácích aplikacích, hadicová spona (také známé jako hadicové navijáky nebo svorky) jsou základní komponenty zajišťující utěsněný, bezpečný a spolehlivý provoz systémů pro přenos kapalin nebo plynu. Mnoho netěsností a poruch však často pramení z nesprávnosti hadicová spona výběr velikosti.

Proč je přesné měření klíčové?

Základním principem pro výběr velikosti hadicové spony je zajistit, aby požadovaný průměr byl v rámci minimálního a maximálního rozsahu upnutí svorky, ideálně uprostřed tohoto rozsahu.

Příliš malý: Svorku nelze nasadit nebo utáhnout, což vede k selhání instalace.

Příliš velké: I když je svorka utažena na svou hranici, nemůže poskytnout dostatečný radiální tlak, což má za následek špatné těsnění, úniky tlaku v systému nebo odpojení hadice.

Příliš těsné nebo volné: I když se může sevřít, ovlivňuje to stejnoměrnost točivého momentu a upínací síly svorky, což může způsobit místní poškození hadice nebo dlouhodobé selhání napětí.

Správné kroky měření velikosti hadicové spony: Chcete-li určit požadovanou velikost hadicové spony, musíte změřit vnější průměr (O.D.) „instalované hadice“. Mějte prosím na paměti, že měřeným předmětem je hadice nasazená na armaturu nebo trubku.

Krok 1: Změřte vnější průměr (O.D.) nainstalované hadice

Toto je nejdůležitější krok.

Potřebné nástroje: Použijte vysoce přesné posuvné měřítko nebo měřicí pásku (pro hadice velkého průměru).

Instalace hadice: Zcela zasuňte hadici (např. pryžovou hadici, silikonovou hadici) do ostnaté části fitinky, armatury nebo trubky, kterou chcete upnout.

Přesné měření: Změřte vnější průměr hadice v místě, kde je již nasazena na armaturu a připravena pro hadicovou sponu.

Důležitá poznámka: Vnější průměr hadice se po nasazení na armaturu zvětší. Tento rozšířený průměr je skutečná velikost hadicové spony, kterou potřebuje sevřít. Nikdy neměřte pouze vnější průměr hadice v nenainstalovaném stavu.

Průměrné měření: Doporučuje se změřit průměr ve dvou na sebe kolmých bodech na obvodu a vzít průměr, aby se eliminovalo mírné eliptické zkreslení.

Krok 2: Výběr a přizpůsobení – přizpůsobení rozsahu upínání hadice

Po získání přesného „nainstalovaného vnějšího průměru hadice“ je dalším krokem přizpůsobení specifikací hadicové spony.

Identifikace sortimentu: U profesionálních hadicových svorek bude uveden jejich „minimální průměr upnutí“ a „maximální průměr upnutí“.

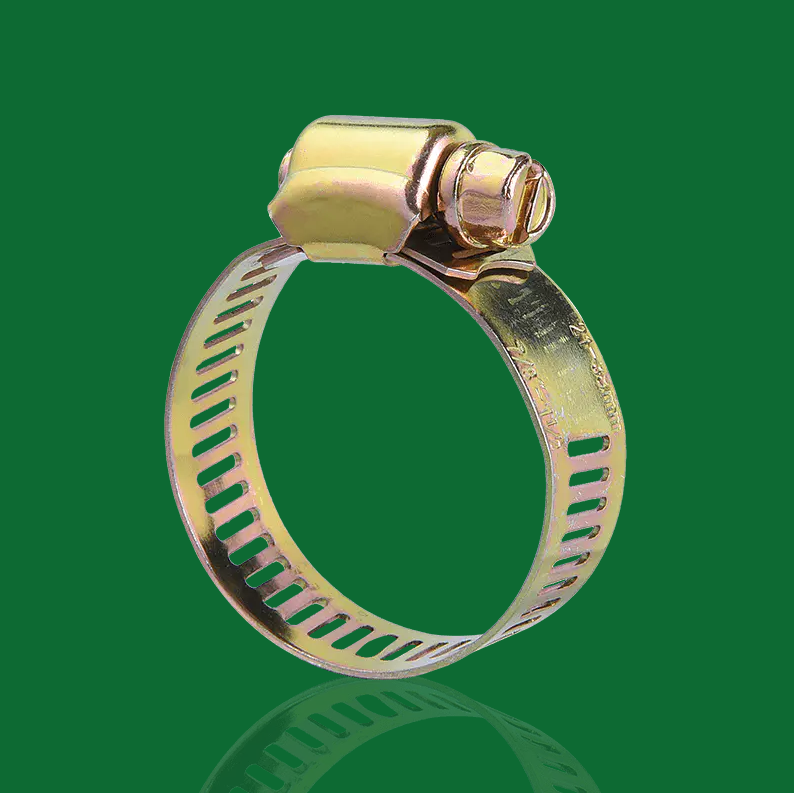

Například: Hadicová spona šnekového převodu může mít specifikaci 20 mm - 32 mm.

Princip shody: Ujistěte se, že vnější průměr instalované hadice, který jste změřili, spadá do střední třetiny zvoleného rozsahu specifikace hadicové spony.

Pokud je naměřený průměr 25 mm, je ideální svorka 20 mm - 32 mm, protože spadá do středu a ponechává dostatečný prostor pro nastavení.

Pokročilý výběr: S ohledem na aplikační prostředí a typ hadicové spony

Kromě přesného měření rozměrů, správné hadicová spona výběr také vyžaduje zvážení konkrétního aplikačního prostředí a požadavků na výkon, aby bylo možné určit nejvhodnější typ hadicové spony:

Prostředí s vysokým tlakem nebo vysokými vibracemi:

Popis: Když hadicový spoj potřebuje odolat vysokému vnitřnímu tlaku nebo systém zažívá časté mechanické vibrace.

Doporučený typ hadicové spony: Hadicové spony typu T-šroub by měly být vybrány, protože poskytují vyšší a rovnoměrnější upínací sílu a zajišťují spolehlivé spojení.

Prostředí s dramatickými změnami teploty:

Popis: Velké kolísání provozní teploty systému může způsobit značné tepelné roztahování a smršťování hadice, což ovlivňuje její těsnicí výkon.

Doporučený typ hadicové spony: Doporučují se hadicové spony s konstantní silou. Tyto svorky automaticky kompenzují změny průměru pomocí vestavěného pružinového mechanismu, udržují konstantní upínací sílu v celém teplotním rozsahu a zabraňují netěsnostem.

Prostředí vyžadující vysokou odolnost proti korozi:

Popis: Použitelné pro korozivní prostředí, jako je vlhko, slaná mlha, mořské prostředí nebo kontakt s chemickými médii.

Doporučený typ hadicové spony: Je nutné použít hadicové spony z nerezové oceli 316. Poskytují nejvyšší úroveň odolnosti proti korozi a zajišťují, že spojení zachovává strukturální integritu a funkci v náročných podmínkách.

Správný výběr velikosti hadicové spony je základním kamenem zajištění toho, aby váš kapalinový systém fungoval těsný a bezpečný. Máte-li jakékoli dotazy ohledně specifikací hadicových svorek nebo požadujete přizpůsobená řešení, neváhejte kontaktovat náš profesionální technický tým hadicových svorek.
