Jaký je rozdíl mezi jednoduchými a dvojitými ušními svorkami?

Jednoušní svorky používají jedno krimpovací ucho pro rychlé a bezpečné utěsnění na tenkostěnných nebo flexibilních hadičkách, zatímco dvouušní svorky používají dvě uši pro vyšší upínací sílu a lepší stabilitu u větších nebo vysokotlakých aplikací. Volba mezi nimi závisí na průměru potrubí, materiálu, požadavcích na tlak a na tom, jak trvalé spojení musí být.

Co je to jednoušní svorka?

Svorka na jedno ucho – také nazývaná svorka na jedno ucho nebo svorka ve stylu Oetiker – je pásek z nerezové oceli s jednou vyvýšenou smyčkou nebo „uchem“, který je zvlněn pomocí klešťového nástroje. Jakmile je ucho stlačeno, pásek se rovnoměrně stáhne kolem hadice nebo hadičky a vytvoří trvalé, nepropustné těsnění.

Tyto svorky se běžně používají v automobilových chladicích systémech, palivových potrubích, lékařských hadicích a instalatérských aplikacích, kde je omezený prostor a je preferováno nízkoprofilové spojení. Hotová svorka sedí téměř v jedné rovině s hadicí, takže je ideální pro těsné instalace.

Typické specifikace

• Rozsah průměrů: typicky 8 mm až 32 mm
• Šířka pásma: obvykle 7 mm až 8 mm
• Materiál: nerezová ocel řady 300 ve většině standardních verzí
• Instalace: vyžaduje speciální kleště na ušní svorky nebo krimpovací nástroj


Co je a Dvojitá svorka na ucho ?

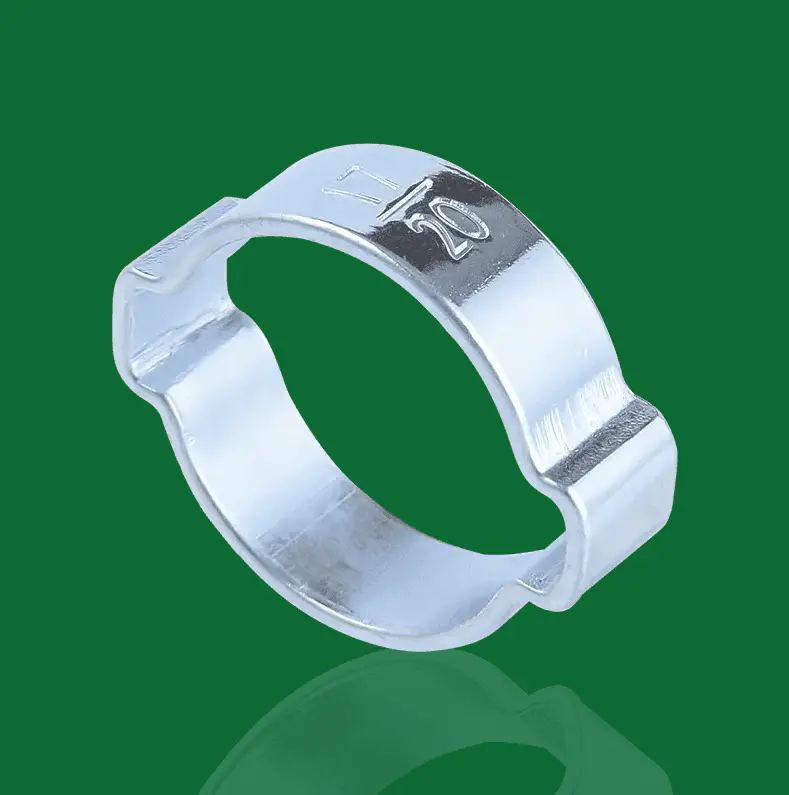

Dvojitá ušní svorka má dvě zvednutá uši umístěná symetricky podél pásku. Obě uši jsou krimpovány současně nebo postupně během instalace. Dvoubodová komprese rozděluje upínací sílu rovnoměrněji na širší plochu, což je důležité zejména u hadic s větším průměrem nebo tužších materiálů hadic.

Dvojité ušní svorky se často používají v aplikacích s konstantní rychlostí (CV) nápravových bot, vzduchových kanálů a průmyslových hadicových sestav, kde vyšší točivý moment nebo odolnost proti vibracím je vyžadováno. Jsou schopny manipulovat s průměry hadic, které by byly nevhodné pro konstrukci s jedním uchem.

Typické specifikace

• Rozsah průměrů: typicky 20 mm až 80 mm a dále
• Šířka pásma: obvykle 7 mm až 13 mm
• Materiál: nerezová ocel nebo pozinkovaná uhlíková ocel
• Instalace: vyžaduje krimpovací nástroj se širokou čelistí nebo dvojitým uchem

Srovnání vedle sebe

Níže uvedená tabulka shrnuje nejdůležitější rozdíly mezi jednoduchými a dvojitými ušními svorkami napříč klíčovými faktory výkonu a použití.

Jak se liší upínací síla mezi těmito dvěma návrhy

Když je zalisovaná svorka na jedno ucho, veškeré napětí v pásku pochází z jednoho bodu. Páska musí být navržena tak, aby toto napětí přenášela rovnoměrně po celém obvodu hadice. To funguje spolehlivě pro hadičky s menším průměrem (obvykle pod 25 mm), kde je pás dostatečně krátký, aby tlak zůstal konzistentní kolem celého těsnění.

U větších průměrů může mít jediný bod napětí za následek nerovnoměrné utěsnění – jedna strana pásku může tlačit silněji než druhá. Dvojité ušní svorky řeší tento problém rozdělením upínací činnosti do dvou symetrických kontaktních bodů, což výrazně snižuje riziko netěsností způsobených nerovnoměrným rozložením tlaku. Pro aplikace s průměrem nad přibližně 30 mm jsou konstrukce s dvojitým uchem obecně spolehlivější volbou.

Proces instalace a nástroje

Oba typy svorek vyžadují speciální krimpovací nástroj – standardní kleště na hadicové svorky nevytvářejí spolehlivé těsnění. Nástroje se však liší geometrií čelistí.

Instalace spony na jedno ucho

1. Před připojením armatury nasuňte otevřenou svorku přes hadici.
2. Hadici zcela zatlačte na nástavec nebo vsuvku.
3. Umístěte ucho nad střed upevňovací drážky kování.
4. Úplně stlačte ucho pomocí kleští s úzkou čelistí, dokud se čelisti nezavřou.
5. Ověřte, že ucho je zcela sklopené bez viditelné mezery mezi nohama.

Instalace dvojité ušní svorky

1. Před montáží nasuňte otevřenou svorku přes hadici nebo manžetu.
2. Nasaďte součást zcela na hřídel nebo armaturu.
3. Vycentrujte svorku přes těsnicí břit nebo drážku.
4. Ke stlačení obou uší současně nebo po jednom použijte nástroj se širokými čelistmi nebo krimpovacími nástroji se dvěma ušima.
5. Zkontrolujte, zda jsou obě uši zcela zamáčknuté a pásek přiléhá rovně k povrchu.

Žádný typ svěrky by neměl být po odstranění znovu použit. Správnou metodou odstranění je řezání pásku; pokus o vypáčení nebo uvolnění zamáčknutého ucha oslabuje kov a narušuje integritu svorky.

Běžné aplikační scénáře

Kam uchycují jedno ucho Excel

• Vedení automobilového paliva a chladicí kapaliny: hadice malého průměru (typicky 8–16 mm), kde je prostor mezi komponenty minimální
• Lékařské a laboratorní hadičky: čisté, nízkoprofilové těsnění potřebné pro silikonové nebo PVC hadičky
• Bytové instalatérské práce: Krimpovací kroužky PEX (související design s jedním uchem) používané na 1/2" a 3/4" vodovodním potrubí
• Zařízení a odvodnění HVAC: hadice pro odvod kondenzátu tam, kde se jedná o nízký tlak

Kde? Dvojitá svorka na uchos Jsou preferovány

• Návleky na nápravu CV: nejběžnější aplikace do dvou uší; boty jsou velké, pružné a podléhají neustálému otáčení a ohýbání
• Hadice turbodmychadla a mezichladiče: silikonové hadice většího průměru s mírným plnicím tlakem
• Průmyslové pneumatické a hydraulické hadice: kde jsou významné vibrace nebo tepelné cykly
• Zemědělská a stavební technika: větší hadicové sestavy vystavené drsným venkovním podmínkám

Úvahy o materiálu a korozi

Oba typy svorek jsou dostupné z nerezové oceli (nejčastěji třídy 304 nebo 316) a uhlíkové oceli s pozinkováním. Pro aplikace vystavené vlhkosti, soli nebo chemikáliím, důrazně doporučujeme nerezovou ocel —pozinkované verze mohou začít vykazovat korozi během 12–24 měsíců ve venkovním nebo mořském prostředí.

Nerezová ocel 316 poskytuje lepší odolnost vůči chloridovým prostředím (jako je použití v moři nebo na pobřeží) ve srovnání s běžnější třídou 304. Pro většinu obecných automobilových a instalatérských aplikací je nerez 304 adekvátní a široce dostupný.

Jak vybrat správnou svorku pro vaši aplikaci

K výběru mezi dvěma návrhy použijte následující rozhodovací body:

• Průměr hadice pod 25 mm: jedna ušní svorka je obvykle dostačující a snadněji se instaluje ve stísněných prostorech
• Průměr hadice nad 30 mm: zvolte dvojitou ušní svorku pro rovnoměrnější rozložení tlaku
• Prostředí s vysokými vibracemi: dvojité ucho poskytuje lepší odolnost proti únavě díky vyváženému upínacímu zatížení
• Velmi omezená radiální vůle: může být nezbytný spodní profil po krimpování jednoho ucha
• Tuhý nebo silnostěnný materiál hadice: dvojitá ušní svorka poskytuje větší upínací sílu potřebnou k úplnému stlačení materiálu
• Specifikace výměny OEM: vždy se shodujte s typem svorky specifikovaným výrobcem, aby byla zachována správná geometrie těsnění

Při výměně svorky na stávající sestavě je nejbezpečnějším přístupem přesně odpovídat původnímu typu svorky, velikosti a materiálu. Nahrazení jiného designu – i když se zdá, že sedí – může mít za následek nedostatečnou těsnící sílu nebo neschopnost správně dosednout na upevňovací drážku tvarovky.
